Equipo historico CLDS ( cockpit laser designation system)para el alumbramiento de las bombas Griffin desde los Mirage V biplaza. Foto cedida del Mayor Jhon Jairo Gutierrez
Cual es el numero máximo de fuerzas G en el cual el misil Python 5 puede alcanzar su objetivo?, un ejemplo los primeros misiles de guía infrarroja soportaban mas o menos 10g, luego fueron mejorando llegando a 30g y así, pero no se cuantas podrá soportar el Python 5.
Cual es el numero máximo de fuerzas G en el cual el misil Python 5 puede alcanzar su objetivo?, un ejemplo los primeros misiles de guía infrarroja soportaban mas o menos 10g, luego fueron mejorando llegando a 30g y así, pero no se cuantas podrá soportar el Python 5.
Al parecer 70 G( Revista Fuerzas de Combate):
Misil aire-aire Rafael Python
Considerado el mejor misil aire-aire de corto alcance desde su
introducción en servicio en 1993, el Rafael Python 4, tiene ahora una
continuación en una nueva versión con mejores prestaciones. En
realidad el Python 4 no estaba previsto que fuera sustituido hasta el
año 2015, contando con la simple extrapolación del intervalo de tiempo
entre la introducción de una nueva generación de misiles aire-aire de
Rafael, la cual se ha incrementado en un 50%: del Shafrir (1963) al
Shafrir 2 (1969) el intervalo fue de seis años, del Sahfrir 2 al Python 3
(1978) el intervalo fue de nueve años y desde el Python 3 al Python 4
(1993) el intervalo fue de quince años, por la que la introducción en
servicio de un misil aire-aire de quinta generación de Rafael en 2004,
no solamente es una sorpresa estadística, pero también una completa
revolución del concepto de los misiles de corto alcance.
La
envolvente de combate de un misil aire-aire de tercera generación, como
el Python 3 estaba en el sector delantero por delante de la línea de
puntería del caza. Los de cuarta generación, como el Python 4 cubrían un
sector de 180 grados, mientras que el Python 5 es un ingenio que cubre
los 360 grados de forma real, pudiendo enfrentarse a cualquier blanco y a
cualquier ángulo, y a mayor alcance que su predecesor. Para permitir la
envolvente de disparo de espectro completo el Python 5 está equipado
con una revolucionaria cabeza buscadora de doble banda producida por HMM
(acrónimo hebreo de Hetkeni Molichim leMekhech o Sistemas
Semiconductores), una empresa conjunta de Elbit y Rafael.
Con un
conjunto de buscadores de plano focal (240x320 pixels), la cabeza
buscadora del Python 5 ve en realidad una imagen del blanco, en lugar de
guiarse por la fuente de calor del mismo, tal como hacen los actuales
misiles de guiado infrarrojo. La cabeza buscadora es tan sensible que
pueda detectar los blancos más pequeños. Durante los diversos ensayos el
Python 5 interceptó con éxito un vehículo no tripulado (UAV) IAI
Searcher a una distancia de 9 km. Siendo demasiado pequeño para ser
detectado por el ojo humano y no emitiendo suficiente firma calórica
como para ser detectado por las cabezas buscadoras de misiles
infrarrojos, el Searcher fue localizado por el radar del caza, y con la
cabeza del misil esclavizada al radar se consiguió un blocaje,
efectuándose un derribo simulado del blanco, demostrando la habilidad
del Python 5 para destruir pequeños blancos de baja firma infrarroja a
alcances extremos sobre un entorno difícil, como la caliente superficie
del desierto, que produce una gran cantidad de apantallamiento. Esto
ocurrió de forma real cuando en la Guerra de Líbano de 2006 un F-16C
disparó un Python 5 contra una UAV de origen iraní operado por
Hezbollah, consiguiendo abatirlo. Desde entonces y hasta octubre de
2013, otros tres UAV han sido destruidos por el Python 5.
Procesar
en tiempo real imaginería en banda doble requiere una considerable
potencia de computación, por lo que cuando fue lanzado el desarrollo del
Python 5 en 1997, se tomó la decisión de desarrollar este misil
aire-aire con procesadores interinos e instalar los definitivos en el
último momento posible durante el proceso de desarrollo, asegurando así
la tecnología más avanzada. El sorprendente resultado es que un solo
Python 5 tiene más potencia de computación que la potencia combinada de
la flota completa de F-16 de la Fuerza Aérea israelí. La imaginería
en banda doble permite un amplio campo de visión (FOV), con una
cobertura superior a los 100 grados fuera de la línea de puntería y una
inmunidad a todas las contramedidas conocidas. Un avión atacado por un
misil actual de guiado infrarrojo puede lanzar bengalas para desviar el
misil que se le aproxima. Sin embargo, como el Python 5 no se guía por
la firma infrarroja del blanco, sino por el vector real del mismo, un
lanzamiento de bengalas, que crean un vector distinto que el del blanco,
no engañan al Python 5.
La tercera novedad del Python 5, además
del FPA y la avanzada arquitectura de su computadora es el sistema de
navegación inercial IAI Tamam Fiber Optic Gyro (FOG) que tiene tres
funciones: navegación, control de la trayectoria, y precisión en la
puntería. La navegación permite el modo de blocaje después del
lanzamiento (LOAL), abriendo una esfera de enganche de 360 grados,
mientras que el control de la trayectoria tiene como función incrementar
el alcance máximo. En un principio Rafael consideró la posibilidad de
dota a este misil de controles de escape orientables (TVC), pero como la
maniobrabilidad de un misil aire-aire dotado con el sistema TVC
disminuye considerablemente cuanto más sea su alcance debido al
agotamiento del combustible de su motor, se tomó la decisión de
continuar con la probada configuración aerodinámica del Python 4. Así
pues sin cambiar la configuración aerodinámica básica, el alcance
efectivo del Python 5 es considerablemente superior al del Python 4.
Esto tiene dos explicaciones. En misiles aire-aire de generaciones
anteriores el alcance estaba limitado por el interfaz operador-máquina y
su capacidad de detectar el blanco, antes que por el alcance real del
misil. La introducción de los sistemas FPA y LOAL, han dejado sin efecto
estas limitaciones.
Combinado FPA y LOAL, con la trayectoria
inercial del FOG proporcionan un alcance superior, pues tras el
lanzamiento el misil gana altitud, para una vez cerca del blanco, pica
sobre el mismo. En ensayos de interceptaciones cara a cara, un Python 5
lanzado desde un caza volando a Mach 0.6 a 25.000 pies, interceptó con
éxito un blanco que volaba a Mach 0.82 a 10.000 pies a una distancia
superior a los 20 km. en el momento del lanzamiento. En realidad un caza
armado con misiles Python 5 dispondrá de la valiosa capacidad de
disparar primero contra un avión hostil armado con misiles más allá del
alcance visual (BVR) como el AIM-120 en una esfera de 360 grados,
excepto en el sector delantero. Al contrario de lo que pueda parecer,
una interceptación por el sector trasero no implica un fuerte viraje
para posicionarse, aunque el Python 5 puede soportar hasta 70G (es el
misil aire-aire más maniobrero), la trayectoria preferida es una trepada
inicial para conservar energía, pues un viraje de alto rendimiento
resultaría en un considerable pérdida de energía.
El desarrollo del
Python 5 comenzó en 1997, cuando el Directorio de Investigación y
Desarrollo del Ministerio de defensa israelí, proporcionó fondos para el
mismo, junto con Rafael y la IDF/AF. Actualmente, el programa se
encuentra en su fase final de pruebas con los cazas de la Fuerza Aérea,
que ya están equipados con misiles cautivos de entrenamiento. Las
entregas comenzaron a finales de 2004, mientras que la capacidad
operativa se consiguió a comienzos de 2005. A pesar del gran salto en
posibilidades operativas, el Python 5 no es mucho más caro que el Python
5, mientras que al utilizar la probada configuración aerodinámica del
Python 4, le asegura una sencilla integración con un gran número de
plataformas (F-5, F-15, F-16, F-18, Gripen, Eurofighter Typhoon y Kfir),
lo que supone una gran ventaja para el nuevo y revolucionario misil
aire-aire de Rafael.
compañeros compañeros denigrar de otros es desagradable , no escupamos pa arriba
Que le vamos hacer si esa es la realidad de la fuerza aerea de Argentina, y si los politiqueros de nuestra Colombia no se ponen las pilas para mirar la situación de seguridad de nuestra defensa vamos para allá mismito, aqui no se trata de escupir para arriba, aqui lo que se trata es que haya RESPONSABILIDAD Y SERIEDAD EN LOS ASUNTOS DE DEFENSA NACIONAL Y UNA POLITICA DE ESTADO SOBRE NUESTRAS FRONTERAS, SE TRATA DE HACER BIEN LA TAREA QUE DEMANDA LA CONSTITUCIÓN NACIONAL, no es más!
Les comparto este tema interesante con respecto al tipo de misiles aire a aire en el siguiente link, cuando lleguen al sitio buscan abajo el video "Misiles aire aire por dentro", bien explicadito:

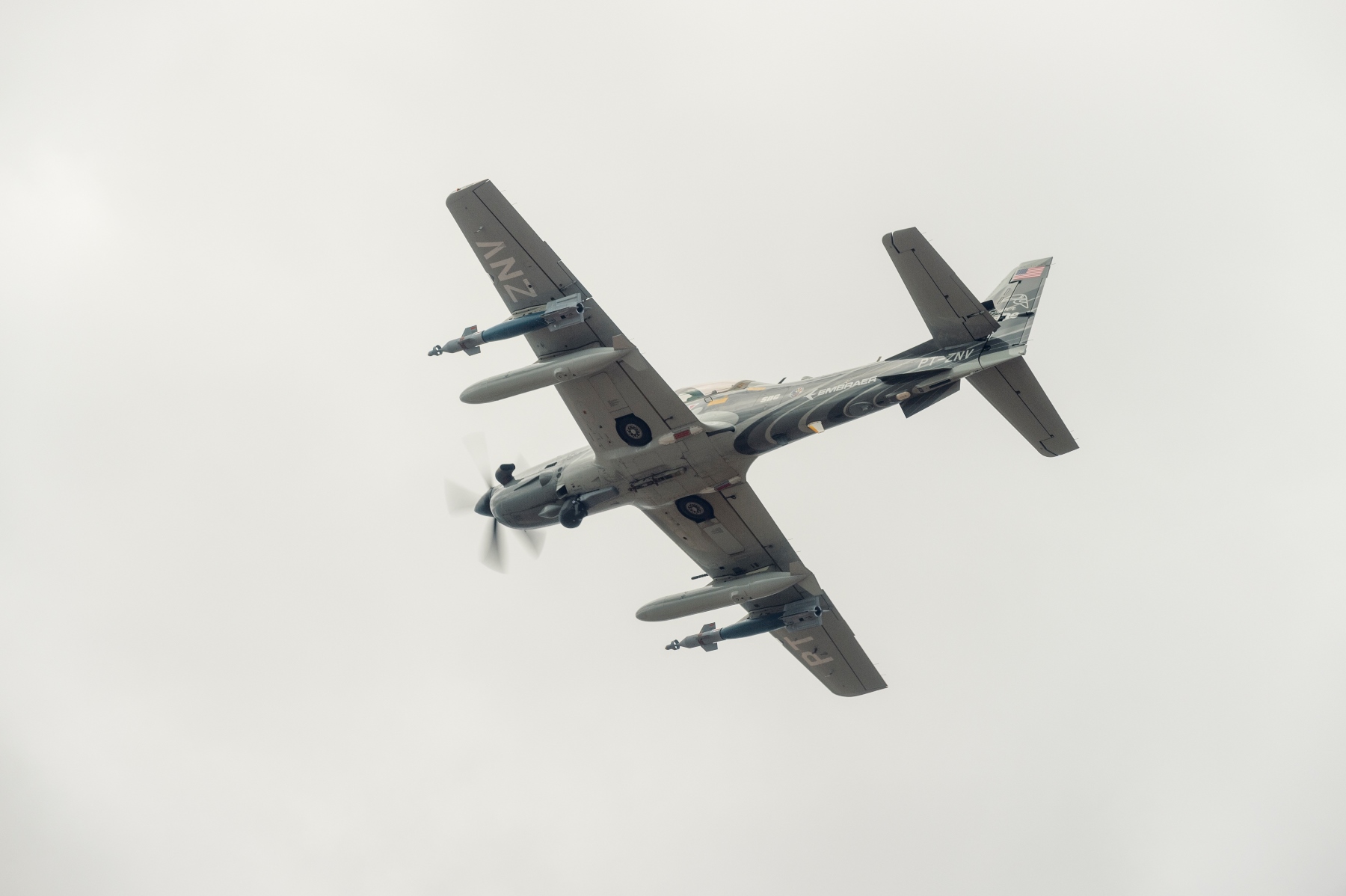

La spice 1000 puede ser disparada desde un super tucano?
No creo y también hay que tener en cuenta que esto es una bomba guiada y recibe la velocidad del vector de lanzamiento y un supertucano vuela lento para ser un vector eficiente.
La spice es una bomba de planeo, como dice TOLEDO necesita de recibe la velocidad del vector de lanzamiento, la spice si se podria lanzar desde un supertucano, pero esta nunca alcanzaríasu rango máximo, lo cual hace que sea ineficiente lanzarla desde el supertucano.
La paveway, sigue siendo una bomba de trayectoria balística (por eso su corto alcance) solo que con mas precisión.
Para las dos aplica que lanzarla desde un caza les da mas rango que lanzarla de un turbohélice.
Comentarios

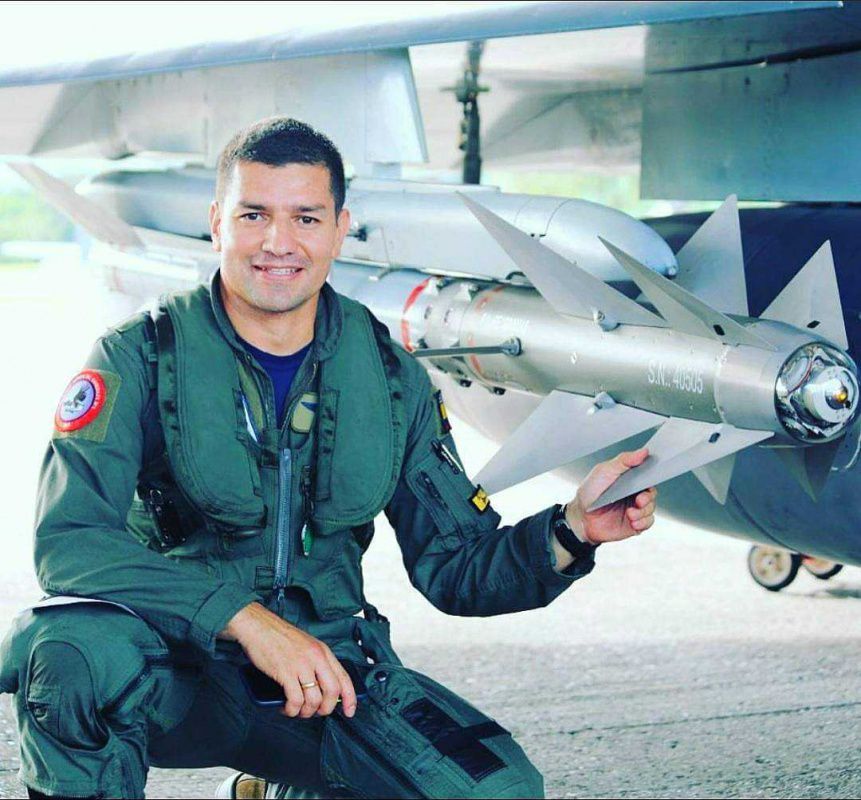

Foto cedida del Mayor Jhon Jairo Gutierrez
Ejemplo objetivo que estan a nivel del mar
Misil aire-aire Rafael Python
Considerado el mejor misil aire-aire de corto alcance desde su introducción en servicio en 1993, el Rafael Python 4, tiene ahora una continuación en una nueva versión con mejores prestaciones.
En realidad el Python 4 no estaba previsto que fuera sustituido hasta el año 2015, contando con la simple extrapolación del intervalo de tiempo entre la introducción de una nueva generación de misiles aire-aire de Rafael, la cual se ha incrementado en un 50%: del Shafrir (1963) al Shafrir 2 (1969) el intervalo fue de seis años, del Sahfrir 2 al Python 3 (1978) el intervalo fue de nueve años y desde el Python 3 al Python 4 (1993) el intervalo fue de quince años, por la que la introducción en servicio de un misil aire-aire de quinta generación de Rafael en 2004, no solamente es una sorpresa estadística, pero también una completa revolución del concepto de los misiles de corto alcance.
La envolvente de combate de un misil aire-aire de tercera generación, como el Python 3 estaba en el sector delantero por delante de la línea de puntería del caza. Los de cuarta generación, como el Python 4 cubrían un sector de 180 grados, mientras que el Python 5 es un ingenio que cubre los 360 grados de forma real, pudiendo enfrentarse a cualquier blanco y a cualquier ángulo, y a mayor alcance que su predecesor. Para permitir la envolvente de disparo de espectro completo el Python 5 está equipado con una revolucionaria cabeza buscadora de doble banda producida por HMM (acrónimo hebreo de Hetkeni Molichim leMekhech o Sistemas Semiconductores), una empresa conjunta de Elbit y Rafael.
Con un conjunto de buscadores de plano focal (240x320 pixels), la cabeza buscadora del Python 5 ve en realidad una imagen del blanco, en lugar de guiarse por la fuente de calor del mismo, tal como hacen los actuales misiles de guiado infrarrojo. La cabeza buscadora es tan sensible que pueda detectar los blancos más pequeños. Durante los diversos ensayos el Python 5 interceptó con éxito un vehículo no tripulado (UAV) IAI Searcher a una distancia de 9 km. Siendo demasiado pequeño para ser detectado por el ojo humano y no emitiendo suficiente firma calórica como para ser detectado por las cabezas buscadoras de misiles infrarrojos, el Searcher fue localizado por el radar del caza, y con la cabeza del misil esclavizada al radar se consiguió un blocaje, efectuándose un derribo simulado del blanco, demostrando la habilidad del Python 5 para destruir pequeños blancos de baja firma infrarroja a alcances extremos sobre un entorno difícil, como la caliente superficie del desierto, que produce una gran cantidad de apantallamiento. Esto ocurrió de forma real cuando en la Guerra de Líbano de 2006 un F-16C disparó un Python 5 contra una UAV de origen iraní operado por Hezbollah, consiguiendo abatirlo. Desde entonces y hasta octubre de 2013, otros tres UAV han sido destruidos por el Python 5.
Procesar en tiempo real imaginería en banda doble requiere una considerable potencia de computación, por lo que cuando fue lanzado el desarrollo del Python 5 en 1997, se tomó la decisión de desarrollar este misil aire-aire con procesadores interinos e instalar los definitivos en el último momento posible durante el proceso de desarrollo, asegurando así la tecnología más avanzada. El sorprendente resultado es que un solo Python 5 tiene más potencia de computación que la potencia combinada de la flota completa de F-16 de la Fuerza Aérea israelí.
La imaginería en banda doble permite un amplio campo de visión (FOV), con una cobertura superior a los 100 grados fuera de la línea de puntería y una inmunidad a todas las contramedidas conocidas. Un avión atacado por un misil actual de guiado infrarrojo puede lanzar bengalas para desviar el misil que se le aproxima. Sin embargo, como el Python 5 no se guía por la firma infrarroja del blanco, sino por el vector real del mismo, un lanzamiento de bengalas, que crean un vector distinto que el del blanco, no engañan al Python 5.
La tercera novedad del Python 5, además del FPA y la avanzada arquitectura de su computadora es el sistema de navegación inercial IAI Tamam Fiber Optic Gyro (FOG) que tiene tres funciones: navegación, control de la trayectoria, y precisión en la puntería. La navegación permite el modo de blocaje después del lanzamiento (LOAL), abriendo una esfera de enganche de 360 grados, mientras que el control de la trayectoria tiene como función incrementar el alcance máximo. En un principio Rafael consideró la posibilidad de dota a este misil de controles de escape orientables (TVC), pero como la maniobrabilidad de un misil aire-aire dotado con el sistema TVC disminuye considerablemente cuanto más sea su alcance debido al agotamiento del combustible de su motor, se tomó la decisión de continuar con la probada configuración aerodinámica del Python 4. Así pues sin cambiar la configuración aerodinámica básica, el alcance efectivo del Python 5 es considerablemente superior al del Python 4. Esto tiene dos explicaciones. En misiles aire-aire de generaciones anteriores el alcance estaba limitado por el interfaz operador-máquina y su capacidad de detectar el blanco, antes que por el alcance real del misil. La introducción de los sistemas FPA y LOAL, han dejado sin efecto estas limitaciones.
Combinado FPA y LOAL, con la trayectoria inercial del FOG proporcionan un alcance superior, pues tras el lanzamiento el misil gana altitud, para una vez cerca del blanco, pica sobre el mismo. En ensayos de interceptaciones cara a cara, un Python 5 lanzado desde un caza volando a Mach 0.6 a 25.000 pies, interceptó con éxito un blanco que volaba a Mach 0.82 a 10.000 pies a una distancia superior a los 20 km. en el momento del lanzamiento. En realidad un caza armado con misiles Python 5 dispondrá de la valiosa capacidad de disparar primero contra un avión hostil armado con misiles más allá del alcance visual (BVR) como el AIM-120 en una esfera de 360 grados, excepto en el sector delantero. Al contrario de lo que pueda parecer, una interceptación por el sector trasero no implica un fuerte viraje para posicionarse, aunque el Python 5 puede soportar hasta 70G (es el misil aire-aire más maniobrero), la trayectoria preferida es una trepada inicial para conservar energía, pues un viraje de alto rendimiento resultaría en un considerable pérdida de energía.
El desarrollo del Python 5 comenzó en 1997, cuando el Directorio de Investigación y Desarrollo del Ministerio de defensa israelí, proporcionó fondos para el mismo, junto con Rafael y la IDF/AF. Actualmente, el programa se encuentra en su fase final de pruebas con los cazas de la Fuerza Aérea, que ya están equipados con misiles cautivos de entrenamiento. Las entregas comenzaron a finales de 2004, mientras que la capacidad operativa se consiguió a comienzos de 2005. A pesar del gran salto en posibilidades operativas, el Python 5 no es mucho más caro que el Python 5, mientras que al utilizar la probada configuración aerodinámica del Python 4, le asegura una sencilla integración con un gran número de plataformas (F-5, F-15, F-16, F-18, Gripen, Eurofighter Typhoon y Kfir), lo que supone una gran ventaja para el nuevo y revolucionario misil aire-aire de Rafael.
http://revistafuerzasdecombate.com/
Misil Python 5 FAC
https://m.facebook.com/pg/elmundoaviacion/videos/?referrer=video_home
La paveway, sigue siendo una bomba de trayectoria balística (por eso su corto alcance) solo que con mas precisión.
Para las dos aplica que lanzarla desde un caza les da mas rango que lanzarla de un turbohélice.
