Aviones caza de la Fuerza Aérea de Colombia

1445446448450451649

Comentarios

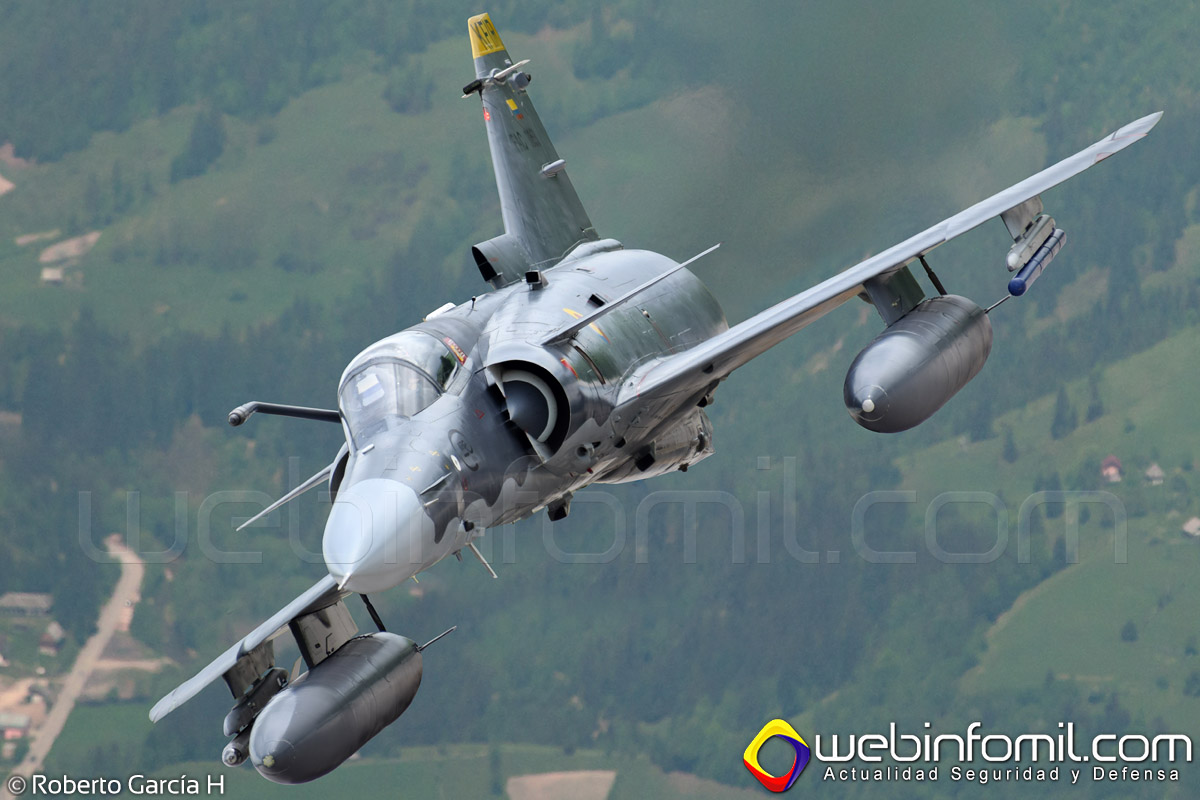

  • ErichSaumeth
    ErichSaumethAdministrador Sargento Primero
    Administrador Sargento Primero
    Editado Sat, 7 July 2018 #8942
  • ErichSaumeth
    ErichSaumethAdministrador Sargento Primero
    Administrador Sargento Primero
    Editado Sat, 7 July 2018 #8943
  • DavidRec
    DavidRecEMC Cabo
    EMC Cabo
    Editado Sat, 7 July 2018 #8944
    No son antenas César, esas tapas que señalas son parte del fuselaje (y tanque interno de combustible) original del Kfir. Siempre han estado.
  • AndresK
    AndresKForista Subteniente
    Forista Subteniente
    Ésta foto que trae Erich es muy interesante, no sólo por el Jammer en primer plano, sino por lo que se ve a la izquierda de éste, es algo que no está a la derecha...

  • DavidRec
    DavidRecEMC Cabo
    EMC Cabo
    Es que el AES-212 está a la derecha; a la izquierda en las fotos que he visto me ha parecido un ducto, y no es de extrañar pues las unidades de procesamiento se ubicaron en ese espacio interior y necesitan refrigeración.
  • AndresK
    AndresKForista Subteniente
    Forista Subteniente
    Mmm... para mí eso no tiene cara de ducto...
    Aquí se nota mejor, perdón por la fuente...
  • cesar
    cesarEMC Técnico de Quinto Grado
    EMC Técnico de Quinto Grado
    No se puede ver bien la bolita, pero en el brochure del mini MUSIC:

    https://www.google.com.co/url?sa=t&source=web&rct=j&url=http://elbitsystems.com/media/mini_music_2016.pdf&ved=2ahUKEwijm8nvoo7cAhUMj1kKHTMCBLsQFjABegQIARAB&usg=AOvVaw0H0LYbUDxzcJvtC-1Wq13q

    Las dimensiones son de 271mm x 316mm x 449mm, osea que la cubierta del espejo laser - la bolita - tendría apenas unos 125mm de diámetro. Aquí está la foto, si alguien con PC y un editor de imágenes nos puede sacar la medida exacta se le agradece:



  • DavidRec
    DavidRecEMC Cabo
    EMC Cabo
    12.5 cm es el diámetro de un coco común César. En mi opinión no es un infrarrojo direccionado.

    AndresK escribió:
    Mmm... para mí eso no tiene cara de ducto...

    Son consideraciones Andrés, para mí tiene cara de que es hueco en la parte posterior. Las 'processing units' de esos equipos necesitan refrigeración, más en su posición. Es más, 30 cm adelante puedes ver otro ducto.



  • ALEXC
    ALEXCForista Sargento
    Forista Sargento
    Editado Sat, 7 July 2018 #8952
    DavidRec escribió:
    El sistema jamming es el que menciona DMAD, Elisra SPS-45V6.
    Si ese mismo .... el nombre del sistema fue revelado por el Mayor Andres Felipe Maya en el articulo de la revista COMBAT AIRCRAFT que se hizo hace varios meses.

    En el articulo si lees bien, te darás cuenta que se hace referencia a las antenas que van el el estabilizador vertical y al final del escape de la tobera... para nada nombran a las antenas que van debajo de la cabina, descartando que esas antenas sean parte del sistema Jamming:



    Que son entonces las antenas que van debajo de la cabina ??... si tienes en la suite de EW que instalo  Elisra sensores para detectar las diferentes emisiones de radar ( SPS200 / Emerald) y tienes un sistema Jamming ( SPS-45(V)6), esas antenas que van debajo de la cabina tienen que ser las del sistema MAWS.... no creo que le hayan integrado una suite de EW como la que vemos en el Kfir sin un sistema MAWS.

    DavidRec escribió:
    No son antenas César, esas tapas que señalas son parte del fuselaje (y tanque interno de combustible) original del Kfir. Siempre han estado.

    Estas hablando de estas dos "antenas" cierto ??



    Pues te digo que no todos los Kfir tienen esas dos "antenas"  en lo que antes era el tanque de combustible ventral - derivado del sistema SERP del Mirage III-  .... aquí una imagen del Kfir 3049 que ya tiene integrado la suite de EW de Elisra, pero que no se le ven esas dos "antenas":



      Esas "antenas" solo llegaron con los Kfir del nuevo lote que se adquirió en el 2007.

    Ahora, pongo entre comillas la palabra antenas, porque hay que tener una imagen de bastante resolución de esa área, para saber si efectivamente están instaladas unas antenas planas ahí, o si por el contrario solo son los espacios redondos con sus tapas para adaptar efectivamente una antena que encaje ahí..... dos antenas redondas planas como del tipo que lleva la "Lechuza", que también integra una suite de EW de la empresa Elisra:


  • AndresK
    AndresKForista Subteniente
    Forista Subteniente
    Vea usted, después de tanto tiempo, todavía seguimos hallando cosas a los "ladrillos voladores" como le han bautizado...
  • DavidRec
    DavidRecEMC Cabo
    EMC Cabo
    No sé si por alguna razón algunos no las tengan AlexC (puede que hayan puesto un tanque nuevo para remplazar el viejo), pero son parte del Kfir.


  • Jonathan
    JonathanColaborador, EMC Soldado
    Colaborador, EMC Soldado
    No se si esta imagen les sirva es la unica que tengo mas cerca en esa sección



    La imagen es de el año pasado

    Saludos
  • DavidRec
    DavidRecEMC Cabo
    EMC Cabo
    Editado Sat, 7 July 2018 #8956
    Gracias Douglas. La posición intermedia la aprovecharon para poner el "cocuyo" del que hablábamos y se puede ver en la foto. Considero que debe ser una antena complementaria del ESM Emerald. Hay ciertos rangos de frecuencias que requieren otro tipo de antena.


  • ALEXC
    ALEXCForista Sargento
    Forista Sargento
    Editado Sat, 7 July 2018 #8957
    DavidRec escribió:
    No sé si por alguna razón algunos no las tengan AlexC (puede que hayan puesto un tanque nuevo para remplazar el viejo), pero son parte del Kfir.
    Por lo que te acabo de explicar: los únicos que vienen configurados así, son los Kfir que se adquirieron en el 2007 porque Israel cuando los operaba en la versión C-7, le había cambiado la configuración al tanque de combustible para albergar algunos sensores de EW a parte de los Chaff y bengalas, algo que la FAC no hizo cuando hizo la conversión de C-2 a C-7 aquí a finales de los 80 cuando recibió el primer lote de Kfir.

    Versión C-2:


  • DavidRec
    DavidRecEMC Cabo
    EMC Cabo
    Editado Sat, 7 July 2018 #8958
    Pueden que sean provisiones estructurales para equipos y que estas se hayan pensado en los tanques del C7, como tú dices, pero al contar con ellas desde Israel tenemos que no es un arreglo o instalación de ahora, o para la FAC (cosa que no digo que dijeras). Y si hay aviones sin ellas, que no las tienen, con razón es un elemento para pensar que no hay actualmente antenas en esos dos puntos.

    Ahora bien, si se conociera más imágenes y detalles, datos sobre eso, será otra cosa. Pero desde mediados del 2016 cuando se conocieron las primeras tomas de la suite que se contrató con Elisra, puedo decir a partir de lo analizado personal y colectivamaente que se trata solamente de dos complejos de sistemas, el ESM AES-212 por un lado y el ECM SPS-45V6 por el otro (con un tercero que no se observa exteriormente que sería un trabajo en ECCM para proteger la operación del radar). También se supo que la suite para auto-protección no podía por presupuesto y por espacios en el Kfir ser todo lo que quería la FAC.

    Ahora bien, muchos cazas tienen RWR y ESM que les permite advertir ataques cuando son los misiles son radar-activos y radar-semiactivos. Claro, existe la necesidad de advertir sobre misiles de guía IIR (cuando no los ve el piloto y provienen de una avión sin radar encendido). Incluso una alerta de Láser (LWS) sería conveniente frente al OLS-30 de los Su-30MKII, pero el Kfir es pequeño y sabemos de lo restringido de los espacios (y el presupuesto). Por eso no me extrañaría que no haya MWS en los 19 aviones. Si se llega a saber que portan uno pues será para sorpresa mía, pues no se observa a primera vista.
  • cesar
    cesarEMC Técnico de Quinto Grado
    EMC Técnico de Quinto Grado
    douglas escribió:
    No se si esta imagen les sirva es la unica que tengo mas cerca en esa sección



    La imagen es de el año pasado

    Saludos

    Es una buena imagen. Definitivamente no es un DIRCM, no es transparente, parece una antena para detectar emisiones en HF y VHF (comunicaciones, radar de onda larga).
  • ErichSaumeth
    ErichSaumethAdministrador Sargento Primero
    Administrador Sargento Primero
  • ErichSaumeth
    ErichSaumethAdministrador Sargento Primero
    Administrador Sargento Primero
