no hay mucha perdida de espacio porque las armas y la munición están dentro de la torreta no dentro del vehículo, así que lo unico que afecta el interior es la jaula de la torreta.
Me ha llamado la atención esta torreta de rafael advance, por lo visto es nueva es la Samson Mk II RWS:
SPIKE-LR tiene una capacidad de fuego y puede atacar objetivos de hasta 4.000 m. La torreta Rafael Samson Mk II ofrece mejoras significativas, incluyendo la silueta inferior, blindaje opcional, y mayor precisión en golpe, impulsado la supervivencia de la tripulación con la recarga de menores de armadura, una mayor rigidez y capacidad de elevación de arma más altas. El Samson Mk II RWS aumenta la supervivencia de la tripulación, eliminando la penetración de la cubierta. La protección adicional es proporcionada por la tripulación de un sistema dedicado, pendiente de patente Rafael en casco recarga. Y para el propio vehículo, la geometría de baja silueta del Sansón Mk II RWS permite superficies de la plataforma de acogida para acomodar fácilmente la armadura de protección que van desde STANAG Nivel 0,1 a 4. La torreta incluye también dos lugares optrónicos Minipop (Plug-in de carga útil Optronic), una para el artillero y el otro, proporcionando una vista independiente para el comandante. Plug-in de carga útil Optronic (POP) es un compacto y modular giroscopio, precios competitivos estabilizada día / noche de observación, vigilancia y sistema de selección.
De verdad, a mi me cansa repetir varias veces lo mismo. Se les ha dicho una y otra vez a los miembros registrados en Americamilitar.com que a la hora de contribuir en los debates con material de otros sitios, se cercioren del orígen del mismo y si ése material es exclusivo.
No nos interesan los montajes, sé que hay sitios dedicados a montajes. Tampoco nos interesa servir de plataforma de exposición de fotos de un Foro manejado por un confeso CHAVISTA como el tál Douglas ése.
Ni siquiera me tomaré la molestia de nombrar ninguno de esos sitios pués sería equivalente a darles reconocimiento desde un Foro serio como el nuestro.
Del mismo modo yo prefiero ver videos originales así como las Noticias Originales que no sean una reproducción de notas oficiales o Noticias de Infodefensa y Defensa.com.
La idea no es promocionar una página en otra. Existen portales de defensa con gran reputación, sin montajes, sin plagios de información, sin refritos y administrados por gente decente.
Esta será la última vez que hago esta aclaración, la próxima vez demandaré medidas directas.
que buena foto y como siempre Americamilitar compartiendo cos sus foristas fotos sin marcas de agua que solo los ampones son capaces de colocarlas a fotos que no son de ellos, eso es de quinta, pero que mas se puede esperar.
Esa torreta es un avance significativo para la operación que en estos momentos realizan nuestros artilleros con su .50 a ojimetro,... me hubiera gustado eso si, que fuera una torrea estabilizada y que tuviera telémetro laser para que el paquete fuera completo pero como dije, a pesar de esas falencias, es un avance muy significativo ya que la torreta con el periscopio que tiene, le da la capacidad de operar todo tiempo a nuestros artilleros para impactar el blanco con mayor precisión.
Esa torreta es un avance significativo para la operación que en estos momentos realizan nuestros artilleros con su .50 a ojimetro,... me hubiera gustado eso si, que fuera una torrea estabilizada y que tuviera telémetro laser para que el paquete fuera completo pero como dije, a pesar de esas falencias, es un avance muy significativo ya que la torreta con el periscopio que tiene, le da la capacidad de operar todo tiempo a nuestros artilleros para impactar el blanco con mayor precisión.
Esa torreta tiene opción de ser estabilizada, igualmente incluye cámara, láser y mira termal, con un computador balístico también como opcional:
No afirmo que las colombianas posean el paquete completo, pero si tocó sacrificar diez vehículos por las 28 torretas, al menos una de las dos opciones deben estar incluidas.
Claro si tu manejas información mas especifica comparterla por favor.
, huy si , porque si cada vehículo de esos sale en un millón de solares y se sacrificaron 10, significa que las 28 torretas salieron en 10 millones de solares, casi 400 mil solares por unidad.
Esa torreta es un avance significativo para la operación que en estos momentos realizan nuestros artilleros con su .50 a ojimetro,... me hubiera gustado eso si, que fuera una torrea estabilizada y que tuviera telémetro laser para que el paquete fuera completo pero como dije, a pesar de esas falencias, es un avance muy significativo ya que la torreta con el periscopio que tiene, le da la capacidad de operar todo tiempo a nuestros artilleros para impactar el blanco con mayor precisión.
Esa torreta tiene opción de ser estabilizada, igualmente incluye cámara, láser y mira termal, con un computador balístico también como opcional:
No afirmo que las colombianas posean el paquete completo, pero si tocó sacrificar diez vehículos por las 28 torretas, al menos una de las dos opciones deben estar incluidas.
Claro si tu manejas información mas especifica comparterla por favor.
Saludos
Pues en realidad Enrique yo no puedo asegurar con suma certeza que Colombia no haya adquirido la torreta con el paquete completo; lo asumo porque hay informaciones que hablan que la torreta que adquirió Colombia para sus M1117, es igual a la que opera la US Army:
Y las torreta que esta integrada en los M1117 Guardian de la US Army no esta estabilizada, no tiene telémetro láser ni tampoco computador balístico, de ahí que el artillero tenga que apuntar el arma intuyendo la distancia a la que se encuentra el blanco para acomodar la retícula en el.
http://www.inetres.com/gp/military/cv/inf/M1117.html The ASV's firepower consists of a one-person, non-stabilized, turreted primary weapons station .... The sight is laser protected but there is no laser range finder in this turret...... This is when the art of gunnery is required to manipulate the weapons on target using intuitive adjustment of the reticle in relation to the target.
Como dije: no puedo aseverar con certeza que la Torreta que se adquirió no tenga el paquete completo y creo que eso se sabrá hasta que no se conozcan imágenes del interior de la torreta que adquirió Colombia:,.... si el interior es parecido a este:
Quiere decir que no tiene computador basilisco ya que los computadores balísticos en este tipo de sistemas de armas controladas remotamente, van asociados a un Multi-Function Display (MFD)...algo parecido a esto:
Las capacidades que tiene la torreta que utiliza la US Army y que probablemente es la que adquirió Colombia, son las de operar todo tiempo ya que esta tiene una cámara termal : M36
Pero como no tiene telémetro láser para medir la distancia exacta a la que se encuentra el blanco, su artillero tiene que intuir dicha distancia para ubicar alguna de las medidas que trae la retícula de la mira en el centro del blanco; y otra de las limitantes, es que la .50 y la MK-19 no están estabilizadas, tiene que disparar estando el vehículo detenido, por lo menos si quiere acertar, porque disparar en movimiento puede, pero como no estan estabilizadas sus armas, estás van a bajar y subir al ritmo del movimiento del vehículo.

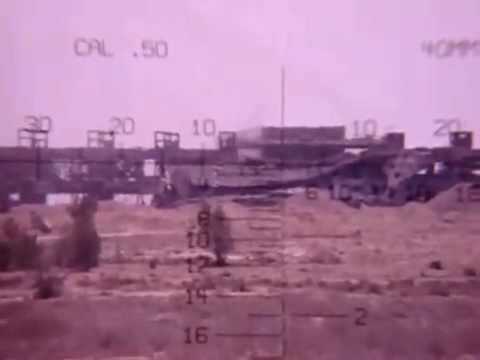

Aquí una imagen de la retícula donde se marcan las medidas para apuntar el arma según la distancia:
Aquí un vídeo donde se aprecia como el artillero de un M1117, utiliza la retícula de la mira para impactar un blanco:
De ñapa una imagen que muestra como se aprecia con la mira, un entorno de dia y el mismo de noche:
Conociendo como compran en nuestro país, apuesto que se van por lo mas MINI o análogo del mercado, pero si hay que reconocer que es un salto significativo para la protección del artillero, nada que ver con esa estación pobre que le adaptaron al *Hunter 12 TR que no muestra nada de ciencia ni tecnología (*en vez de darle ese contrato a industrias Thor).
Comentarios

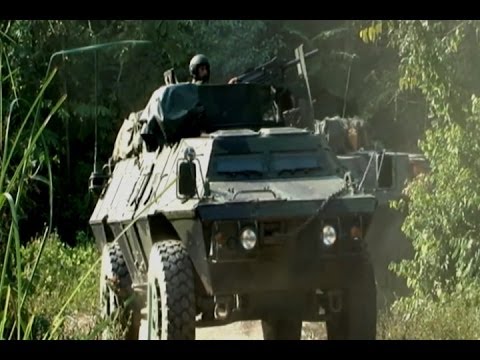

en este se puede ver la "jaula" del artillero
SPIKE-LR tiene una capacidad de fuego y puede atacar objetivos de hasta 4.000 m. La torreta Rafael Samson Mk II ofrece mejoras significativas, incluyendo la silueta inferior, blindaje opcional, y mayor precisión en golpe, impulsado la supervivencia de la tripulación con la recarga de menores de armadura, una mayor rigidez y capacidad de elevación de arma más altas. El Samson Mk II RWS aumenta la supervivencia de la tripulación, eliminando la penetración de la cubierta. La protección adicional es proporcionada por la tripulación de un sistema dedicado, pendiente de patente Rafael en casco recarga. Y para el propio vehículo, la geometría de baja silueta del Sansón Mk II RWS permite superficies de la plataforma de acogida para acomodar fácilmente la armadura de protección que van desde STANAG Nivel 0,1 a 4. La torreta incluye también dos lugares optrónicos Minipop (Plug-in de carga útil Optronic), una para el artillero y el otro, proporcionando una vista independiente para el comandante. Plug-in de carga útil Optronic (POP) es un compacto y modular giroscopio, precios competitivos estabilizada día / noche de observación, vigilancia y sistema de selección.
Fuente: http://www.armyrecognition.com/
Ideal para para los APC, esto si es una torreta decente que infunde respeto!
http://www.rafael.co.il/marketing/SIP_STORAGE/FILES/7/1267.pdf
INFORMACIÓN A LOS FORISTAS:
De verdad, a mi me cansa repetir varias veces lo mismo. Se les ha dicho una y otra vez a los miembros registrados en Americamilitar.com que a la hora de contribuir en los debates con material de otros sitios, se cercioren del orígen del mismo y si ése material es exclusivo.
No nos interesan los montajes, sé que hay sitios dedicados a montajes. Tampoco nos interesa servir de plataforma de exposición de fotos de un Foro manejado por un confeso CHAVISTA como el tál Douglas ése.
Ni siquiera me tomaré la molestia de nombrar ninguno de esos sitios pués sería equivalente a darles reconocimiento desde un Foro serio como el nuestro.
Del mismo modo yo prefiero ver videos originales así como las Noticias Originales que no sean una reproducción de notas oficiales o Noticias de Infodefensa y Defensa.com.
La idea no es promocionar una página en otra. Existen portales de defensa con gran reputación, sin montajes, sin plagios de información, sin refritos y administrados por gente decente.
Esta será la última vez que hago esta aclaración, la próxima vez demandaré medidas directas.
Pueden seguir con el debate.
Auf Wiedersehen.
¿Y al fin cual fue la fuente original? Como para que los demás vean los nuevos vehículos.
Saludos
Saludos
39 y 28 respectivamente.
Saludos
O se robaron el dinero destinado para la reparación de ese blindado O.o
Esa torreta tiene opción de ser estabilizada, igualmente incluye cámara, láser y mira termal, con un computador balístico también como opcional:
No afirmo que las colombianas posean el paquete completo, pero si tocó sacrificar diez vehículos por las 28 torretas, al menos una de las dos opciones deben estar incluidas.
Claro si tu manejas información mas especifica comparterla por favor.
Saludos
http://defesaglobal.wordpress.com/2013/03/19/8298/
" The turret is similar to those installed on M1117 armored security vehicles (ASV) of the U.S. Army.
Y las torreta que esta integrada en los M1117 Guardian de la US Army no esta estabilizada, no tiene telémetro láser ni tampoco computador balístico, de ahí que el artillero tenga que apuntar el arma intuyendo la distancia a la que se encuentra el blanco para acomodar la retícula en el.
http://www.inetres.com/gp/military/cv/inf/M1117.html
The ASV's firepower consists of a one-person, non-stabilized, turreted primary weapons station .... The sight is laser protected but there is no laser range finder in this turret...... This is when the art of gunnery is required to manipulate the weapons on target using intuitive adjustment of the reticle in relation to the target.
Como dije: no puedo aseverar con certeza que la Torreta que se adquirió no tenga el paquete completo y creo que eso se sabrá hasta que no se conozcan imágenes del interior de la torreta que adquirió Colombia:,.... si el interior es parecido a este:
Quiere decir que no tiene computador basilisco ya que los computadores balísticos en este tipo de sistemas de armas controladas remotamente, van asociados a un Multi-Function Display (MFD)...algo parecido a esto:
Las capacidades que tiene la torreta que utiliza la US Army y que probablemente es la que adquirió Colombia, son las de operar todo tiempo ya que esta tiene una cámara termal : M36
http://gs.flir.com/uploads/file/products/brochures/m36_a4.pdf
Pero como no tiene telémetro láser para medir la distancia exacta a la que se encuentra el blanco, su artillero tiene que intuir dicha distancia para ubicar alguna de las medidas que trae la retícula de la mira en el centro del blanco; y otra de las limitantes, es que la .50 y la MK-19 no están estabilizadas, tiene que disparar estando el vehículo detenido, por lo menos si quiere acertar, porque disparar en movimiento puede, pero como no estan estabilizadas sus armas, estás van a bajar y subir al ritmo del movimiento del vehículo.
Aquí una imagen de la retícula donde se marcan las medidas para apuntar el arma según la distancia:
Aquí un vídeo donde se aprecia como el artillero de un M1117, utiliza la retícula de la mira para impactar un blanco:
De ñapa una imagen que muestra como se aprecia con la mira, un entorno de dia y el mismo de noche:
